電路板維修培訓之電阻篇

　　一、電阻的實物外形如下圖示：

　　二、電阻在底板上用字母R表示，如下圖所示：

　　三、電阻的分類：

　　從結構分有：固定電阻器和可變電阻器;

　　從材料分有：碳膜電阻器、金屬電阻器、線繞電阻器、熱敏電阻等;

　　從功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1/16W、1W、2W、3W等;

　　注意：更換電阻時同等阻值情況下，大功率的可以代替小功率的。

　　四、電阻的單位及換算：

　　1MΩ(兆歐姆)=1000Ω(千歐姆)=1000000Ω (歐姆)

　　五、電阻阻值大小的標示：

　　1. 直接用數字表示出來

　　2. 一種是用顏色作代碼間接表示出來

　　四道色環電阻、五道色環電阻、六道色環電阻， 其中均有一道色環為誤差值色環。

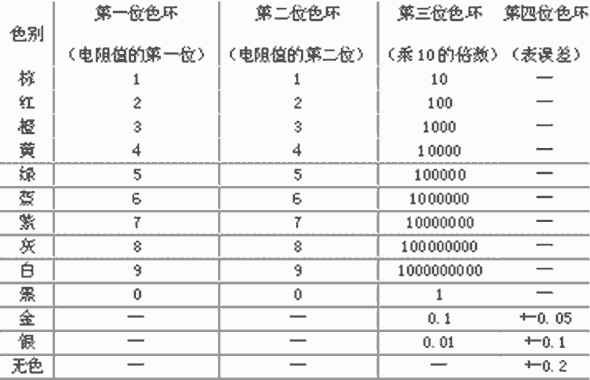

　　六、電阻顏色環代碼表：

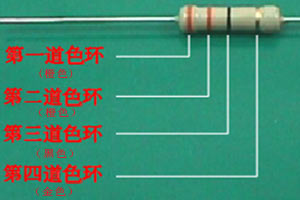

　　1. 四道色環電阻的色環順序的識別方法:

　　常用四道色環電阻的誤差值色環顏色是金色或銀色,即誤差色環為第四道色環,其反向的第一道色環為第一道色環.

　　2. 四道色環電阻阻值的計算方法：

　　橙3 橙 3黑0 金5%

　　阻值=第一、二道色環顏色代表的數值×10第三道色環顏色所代表的數值，即上圖電阻的阻值為：33×10°=331Ω(歐姆)。

　　3. 四道色環電阻阻值的快速讀取方法：

　　第一、二道色環顏色所代表的數值不變，第三道色環顏色決定此電阻的單位，其關系如下：

　　銀色     零點幾幾    Ω 歐姆              金色    幾點幾         Ω 歐姆
　　黑色    幾十幾         Ω 歐姆              棕色    幾百幾十     Ω 歐姆
　　紅色    幾點幾         KΩ 千歐姆       橙色    幾十幾         KΩ 千歐姆
　　黃色   幾百幾十      KΩ 千歐姆       綠色   幾點幾          MΩ 兆歐姆
　　藍色   幾十幾          MΩ 兆歐姆

　　其中，第一個幾表示色環電阻當中的第一個色環代表的數值;第二個幾表示色環電阻當中的第二個色環代表的數值。

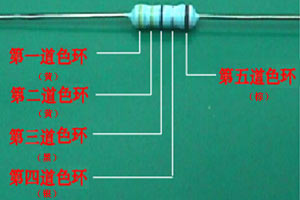

　　4.五道色環電阻的色環順序識別如右圖：

　　常用五道色環電阻的誤差值色環顏色是棕色或紅色,即第五道色環就是誤差色環，第五道色環的顏色環與其它顏色環相隔較疏，如右圖所示，第五道色環的反向第一道色即為第一道色環。

　　5.五道色環電阻阻值的計算方法：

　　黃4 黃4 黑0 銀0.01 棕±1%

　　阻值 = 第一、二、三道色環顏色所代表的數值 × 10 第四道色環顏色所代表的數值即上圖電阻阻值為： 4 4 0 × 10 –2 = 4.4Ω (歐姆)

　　6.五道色環電阻阻值的快速讀取方法

　　第一、二、三道色環顏色所代表的數值不變，第四道色環即決定此電阻的單位，其關系如下：

        銀色    幾點幾幾         Ω 歐姆              金色    幾十點幾         Ω 歐姆
　　黑色    幾百幾十幾     Ω 歐姆              棕色    幾點幾十         KΩ 歐姆
　　紅色    幾十幾點幾     KΩ 千歐姆       橙色    幾百幾十幾     KΩ 千歐姆
　　黃色    幾點幾十幾     MΩ 千歐姆       綠色    幾十幾點幾      MΩ 兆歐姆

　　其中，第一個幾表示色環電阻當中的第一色環所代表的數值；第二個幾表示色環電阻當中的第二色環所代表的數值；第三個幾表示色環電阻當中的第三色環所代表的數值。

　　七、使用萬用表對電阻的檢測：

　　1. 將兩表筆(不分正負)分別與電阻的兩端引腳相接即可測出實際電阻值。為了提高測量精度，應根據被測電阻標稱值的大小來選擇量程。讀數與標稱阻值之間分別允許有±5%、±10%或±20%的誤差。如不相符，超出誤差范圍，則說明該電阻值變值了。

　　2. 注意：測試時，特別是在測幾十kΩ以上阻值的電阻時，手不要觸及表筆和電阻的導電部分;被檢測的電阻從電路中焊下來，至少要焊開一個頭，以免電路中的其他元件對測試產生影響，造成測量誤差;色環電阻的阻值雖然能以色環標志來確定，但在使用時最好還是用萬用表測試一下其實際阻值。

　　八、特別說明:壓敏電阻器

　　1. 壓敏電阻的選?。簩?duì)于過壓保護方面的應用，壓敏電壓值應大于實際電路的電壓值，一般用公式計算：V1mA=a v/b c 其中 a——電源電壓波動系數，一般取1.2

　　V——電路直流工作電壓(交流時為有效值)

　　b——壓敏電壓誤差，一般取0.85

　　C——元件的老化系數，一般取0.9

　　這樣計算到的V1mA實際數值是直流工作電壓的1.5倍，在交流狀態下要考慮電壓峰值，結果應擴大1.414倍。所以，應選用壓敏電壓為額定電壓2.2～2.5倍的壓敏電阻。在直流電路中，常選用壓敏電壓為直流電壓額定值1.8～2倍的壓敏電阻。

　　2. 壓敏電壓標稱含義：如10471表示10K470V,

　　3. 應用：1kA(8/20μs電流波)的壓敏電阻可用在可控硅整流器的保護上;3kA的用在電器設備的浪涌吸收上;5kA的用在對雷擊及電子設備的過電壓吸收上;10kA的用在對雷擊的保護上。壓敏電阻的失效模式主要是短路，當通過的過電流太大時，也可能造成閥片被炸裂而開路。
